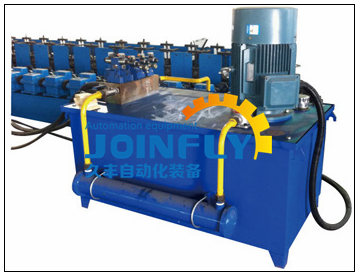

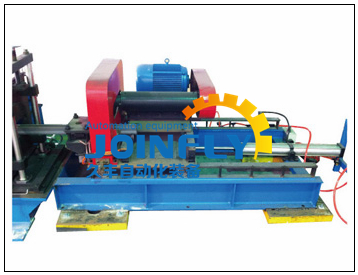

一、设备图片
二、设备组成
此生产线采用全液压驱动,有性能稳定、定位精度高、生产效率高等特点。
整条生产线集合了校平/冲孔、成型、切断等多项技术于一体的生产设备。
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。

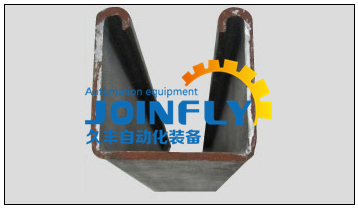

三、产品图
四、技术参数:
序号
项目
单位
参数
备注
1
适用
原材
料
类型
低碳钢、镀锌板等
板材强度
Map
≥350
板材厚度
mm
1.5~2.5
可定制
2
生产规格
mm
见图
3
生产速度
m/min
8~12
可定制
4
辊轮材料
GCr15淬火处理
5
驱动方式
齿轮箱
6
电机总功率
kw
约40
7
电控系统
PLC变频控制
8
外形尺寸(长X宽X高)
m
35X4X3.9

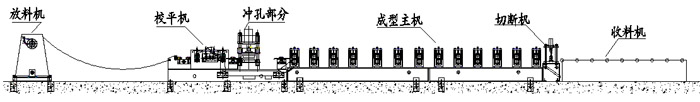

五、流程示意图
