一、设备图片
二、设备组成
整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。

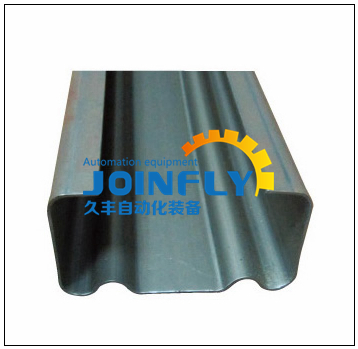

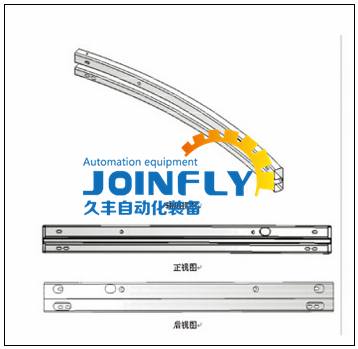

三、产品图
四、技术参数：
序号
No
项目
Items
单位
Unit
参数
Parameters
备注
Remarks
1
适用
原材
料Material
类型Type
高强度钢
High
tensile steel
板材抗拉强度Tensile strength
Map
400~590
板材屈服强度Yeild strength
MaP
≥780MPa
板材厚度Thickness
mm
1.2~2.0
2
生产规格
Profile Specification
mm
见图
As the profile pictures show
3
生产速度
Production speed
m/min
约10
About 10
4
辊轮材料
Roller material
GCr15、D2碳化处理
Gcr12,D2Carbon treatment
5
驱动方式
Drive type
齿轮分配箱
Gearbox
6
电机总功率
Motor power
kw
约67
About 67
7
电控系统
Electric control system
PLC变频控制
PLC frequenvy motor
8
外形尺寸（长X宽X高）
Dimensions(Length*width*height)
m
45X4X3.9
