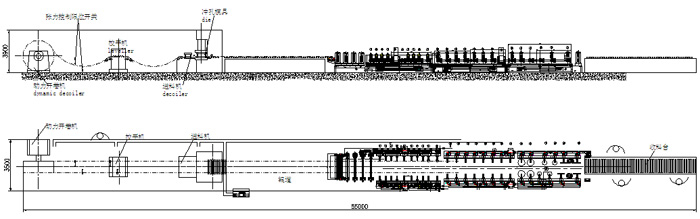

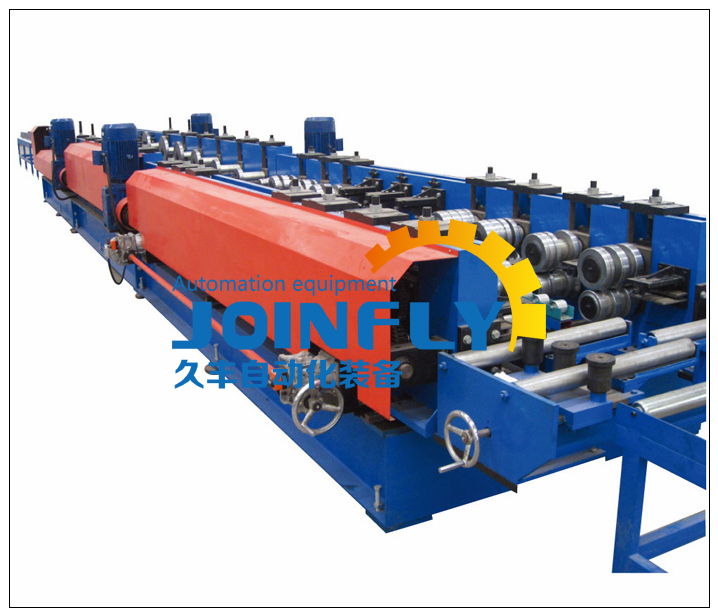

一、设备图片
二、设备组成
整条生产线集合了校平、冲筋（冲孔）/切断、自动输送（自动下料－可选）、成型等多项技术于一体的生产设备。

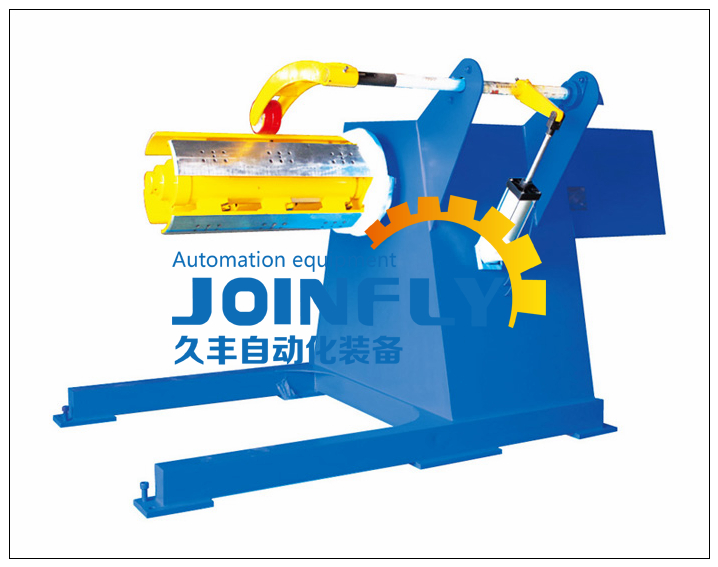

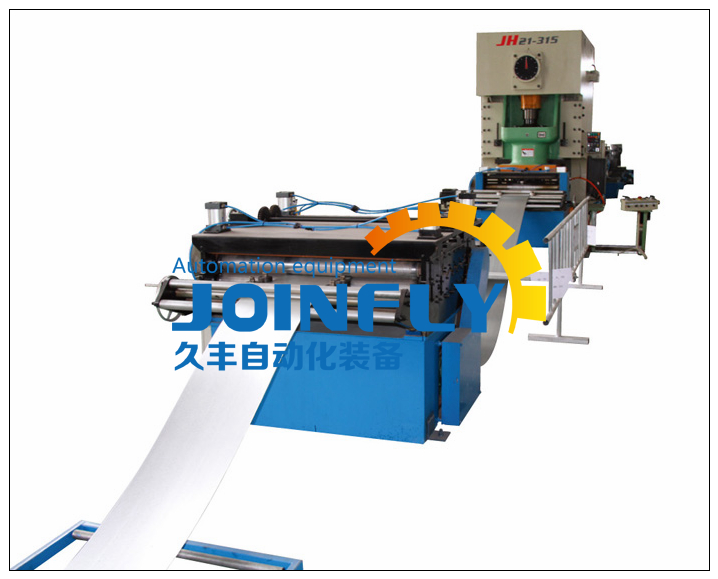

整条生产线由放料系统、校平系统、冲孔/切断系统、自动输送系统、成型系统、电控系统等部分组成。

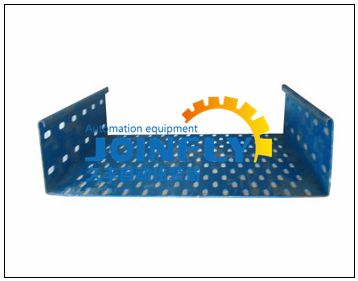

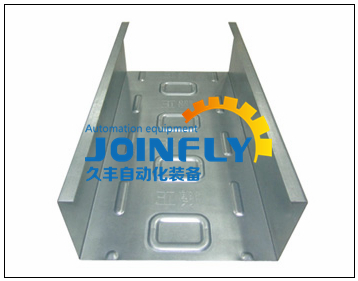

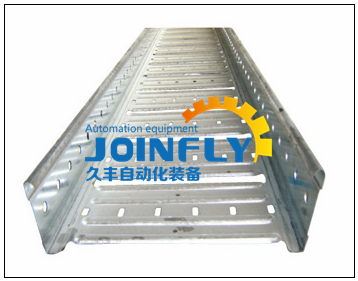

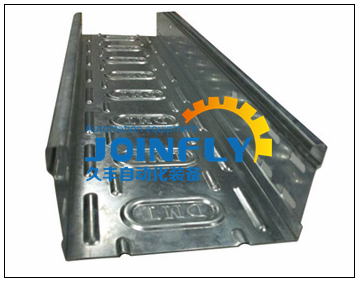

三、产品图
|
序号NO. |
项目 Item |
单位 Unit |
参数 Parameter |
备注 Remark |
|
|
1 |
适用 原材 料 Material |
类型 Type |
|
镀锌板、带钢 galvanized sheet,strip steel,etc |
|
|
板材强度 Strength of material sheet |
Map |
≥350 |
|
||
|
板材厚度 Thickness of material sheet |
mm |
0.6~2.0 |
|
||
|
2 |
生产规格 Profile sizes |
mm |
100mm≤§≤960mm |
|
|
|
3 |
生产速度 Production speed |
m/min |
冲孔部分约4米/分钟、 成型部分为10米/分钟 Punching speed:about 4m/min Forming speed:about10m/min |
|
|
|
4 |
辊轮材料 Material of roller |
|
GCr15淬火处理 GCr15 quenching treatment |
|
|
|
5 |
驱动方式 Drive type |
|
齿轮 Gearbox driven |
|
|
|
6 |
电机总功率 Motor Power |
kw |
约75 About 75 |
|
|
|
7 |
电控系统 Electric control system |
|
PLC变频控制 PLC variable frequency control |
|
|
|
8 |
外形尺寸（长X宽X高） Dimensions(Length*width*height) |
m |
55X4X3.9 |
|
|
