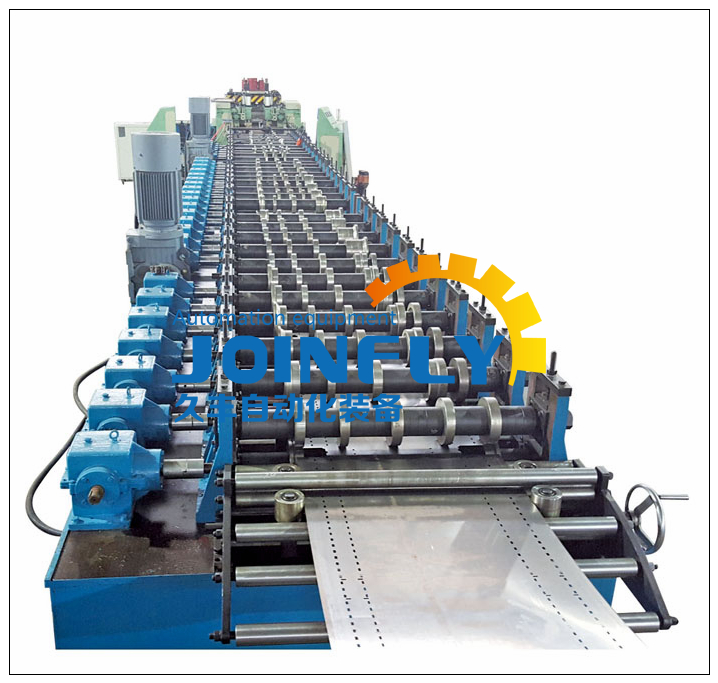

一、设备图片
二、设备组成
整条生产线集合了放料、伺服定位、冲孔、成型、在线点焊、切断/折边等多项技术于一体的生产设备。
整条生产线由放料系统、伺服定位系统、冲孔系统、成型系统、在线点焊系统、切断/折弯系统、电控系统等部分组成。

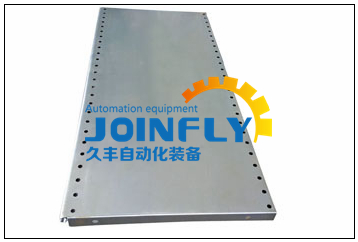

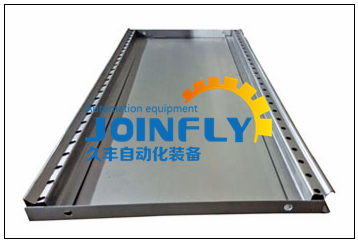

三、型材照片
四、技术参数:
序号
项目
单位
参数
备注
1
适用
原材
料
类型
低碳钢、镀锌板等
MS、galvanized sheet
板材强度
Map
≥350
板材厚度
mm
1.2
可定制
2
生产规格
mm
见图
可定制
3
生产速度
m/min
6~8
可定制
4
辊轮材料
GCr15淬火处理
5
驱动方式
齿轮箱
6
电机总功率
kw
约48kw
7
电控系统
PLC变频控制
8
外形尺寸(长X宽X高)
m
35X4X3.9

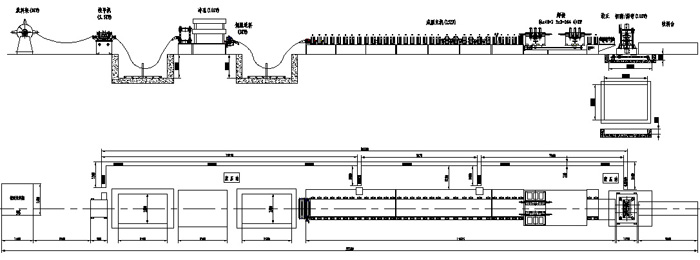

五、流程示意图:
