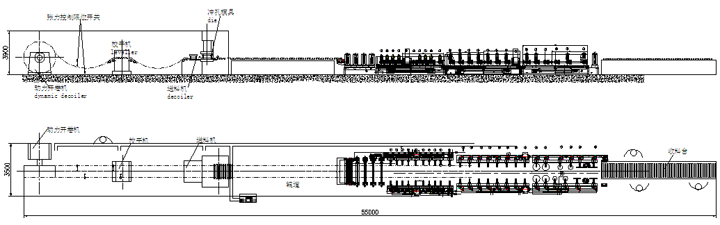

一、设备流程图
二、设备组成
整条生产线集合了校平、冲筋（冲孔）/切断、自动输送（自动下料－可选）、成型等多项技术于一体的生产设备。
整条生产线由放料系统、校平系统、冲孔/切断系统、自动输送系统、成型系统、电控系统等部分组成。
技术参数：
|
序号 |
项目 |
单位 |
参数 |
备注 |
|
|
1 |
适用 原材 料 |
类型 Type |
|
镀锌板、带钢 galvanized sheet,strip steel,etc |
|
|
板材强度 |
Map |
≥350 |
|
||
|
板材厚度 |
mm |
0.6~2.0 |
|
||
|
2 |
生产规格 |
mm |
100mm≤§≤960mm |
|
|
|
3 |
生产速度 |
m/min |
冲孔部分约4米/分钟、 成型部分为10米/分钟 |
|
|
|
4 |
辊轮材料 |
|
GCr15淬火处理 |
|
|
|
5 |
驱动方式 |
|
齿轮 |
|
|
|
6 |
电机总功率 |
kw |
约75 |
|
|
|
7 |
电控系统 |
|
PLC变频控制 |
|
|
|
8 |
外形尺寸（长X宽X高） |
m |
55X4X3.9 |
|
|
