梯边式电缆桥架成型设备

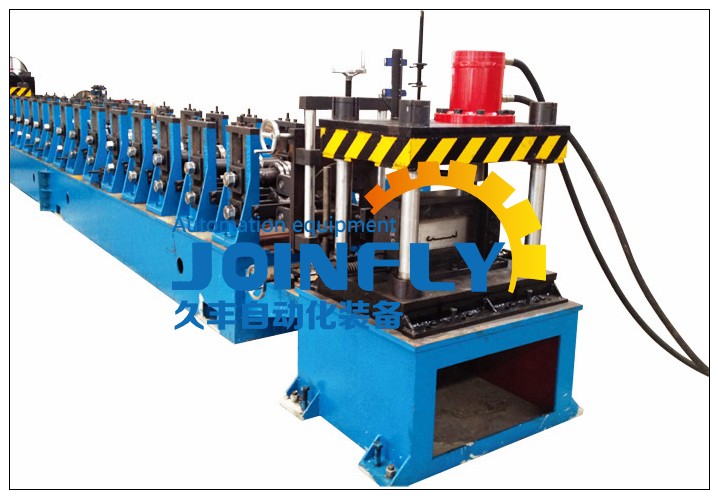

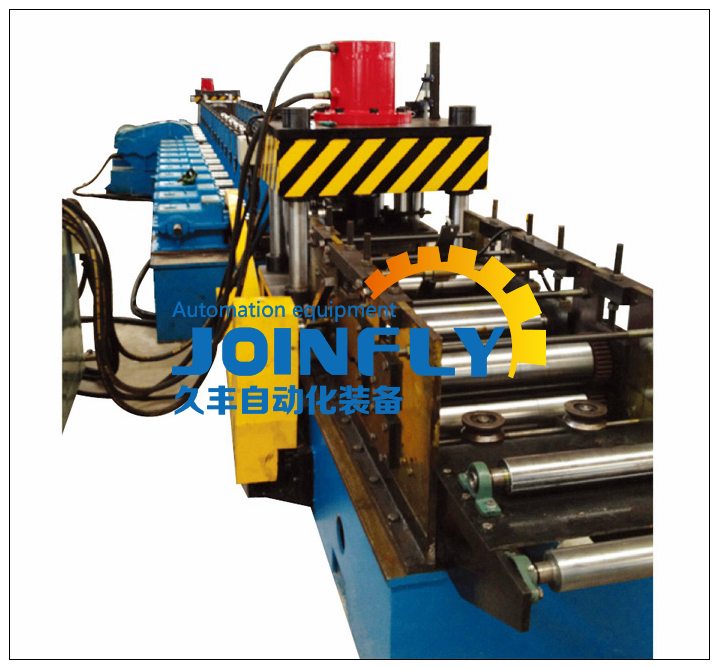

 一、设备图片

二、设备组成
整条生产线集合了成型、冲孔、切断等多项技术于一体的生产设备。
整条生产线由放料系统、成型系统、冲孔/切断系统、电控系统等部分组成。

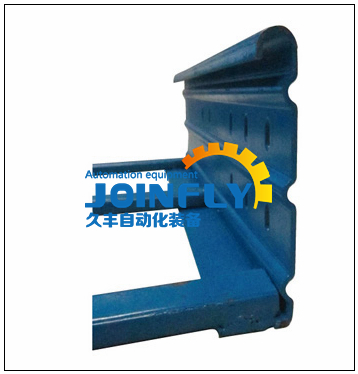

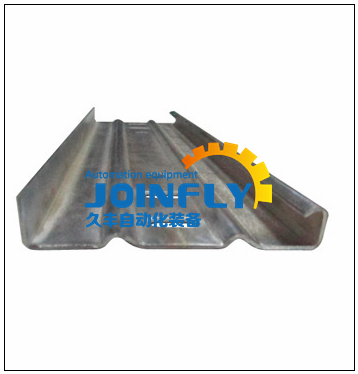

三、产品图


四、技术参数:

序号NO.

项目

Item

单位

Unit

参数

Parameter

备注

Remark


1

适用

原材

Material

类型

Type


镀锌板、带钢

galvanized sheet,strip steel,etc


板材强度

Strength of material sheet

Map

≥350


板材厚度

Thickness of material sheet

mm

1.2~1.8


2

生产规格

Profile sizes

mm

 见照片

As the profile pictures


3

生产速度

Production speed

m/min

成型部分为10米/分钟

Forming speed:about10m/min


4

辊轮材料

Material of roller


GCr15淬火处理

GCr15 quenching treatment


5

驱动方式

Drive type


墙板式机架+链条传动

Wall Frame+Chain drive


6

电机总功率

Motor Power

kw

约22kw

About 22Kw


7

电控系统

Electric control system


PLC变频控制

PLC variable frequency control


8

外形尺寸(长X宽X高)

Dimensions(Length*width*height)

m

25X4X3.9

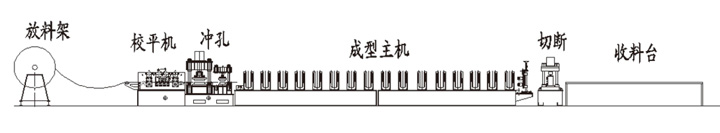

五、设备流程图
