电器柜骨架成型生产线

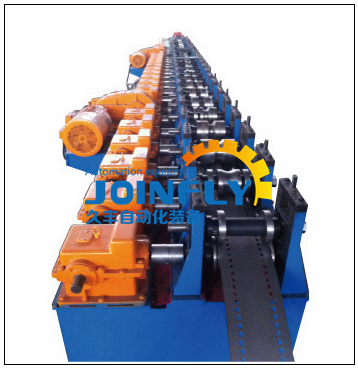

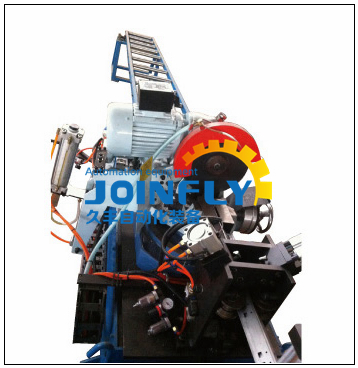

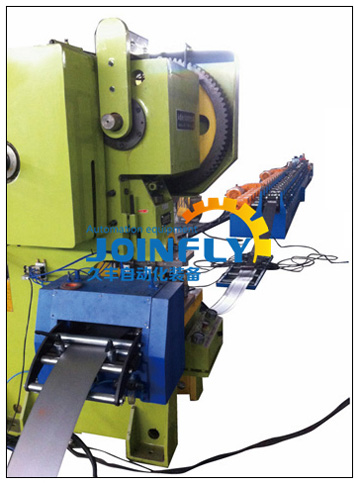

 一、设备图片



二、设备组成
整条生产线集合了校平、伺服送料/冲孔、成型、切断等多项技术于一体的生产设备。

整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。

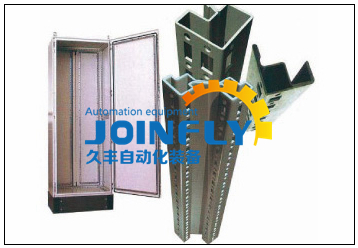

三、产品图



四、技术参数:

序号

NO.

项目

Item

单位

Unit

参数

Parameter

备注

Remark


1

适用

原材

Material

类型

Type


  低碳钢、镀锌板等

galvanized sheet,mild steel,etc,


板材强度Strength of material sheet

Map

≥350


板材厚度

Thickness of material sheet

mm

1.5

可定制

customizable

2

生产规格

Profile sizes

mm

        See Figure


3

生产速度

Production speed

m/min

6~8


4

辊轮材料

Material of roller


GCr15淬火处理

GCr15 quenching treatment


5

驱动方式

Drive type


齿轮箱传动

Gearbox driven


6

电机总功率

Motor Power

kw

约40

About 40


7

电控系统

Electric control system


PLC变频控制

PLC variable frequency control


8

外形尺寸(长X宽X高)

Dimensions(Length*width*height)

m

35X4X3.9

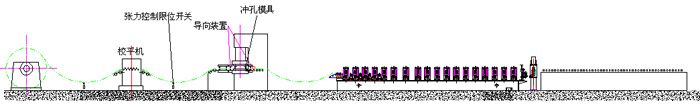

五、流程示意图
