涵洞波纹板成型生产线

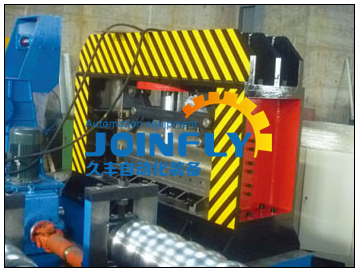

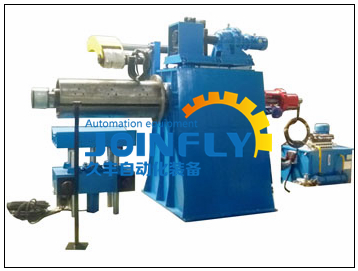

一、设备图片

二、设备组成
整条生产线集合了放料/引料、成型、切断、自动送料、冲孔、自动收料、下线打弯弧等多项技术于一体的生产设备。
整条生产线由放料/引料系统、成型系统、自动输送/定位系统、冲孔系统、自动收料系统、打弯弧系统、电控系统等部分组成。

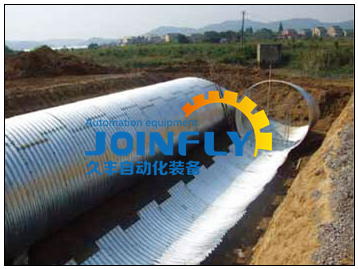

三、产品图

四、技术参数:

序号NO.

项目

Item

单位

Unit

参数

Parameter

备注

Remark


1

适用

原材

Material

类型

Type


镀锌板、带钢

galvanized sheet,strip steel,etc


板材强度

Strength of material sheet

Map

≥350


板材厚度

Thickness of material sheet

mm

1.2~6.0

可定制

Adjustable

2

生产规格

Profile sizes

mm

 600mm≤§≤1250mm

可定制

Adjustable


3

生产速度

Production speed

m/min

冲孔部分约4米/分钟、

成型部分为8米/分钟

Punching speed:about 4m/min

Forming speed:about8m/min

可定制

Adjustable

4

辊轮材料

Material of roller


GCr15淬火处理

GCr15 quenching treatment


5

驱动方式

Drive type


齿轮箱

Gearbox driven


6

电机总功率

Motor Power

kw

约165

About 165Kw


7

电控系统

Electric control system


PLC变频控制

PLC variable frequency control


8

外形尺寸(长X宽X高)

Dimensions(Length*width*height)

m

55X4X3.9

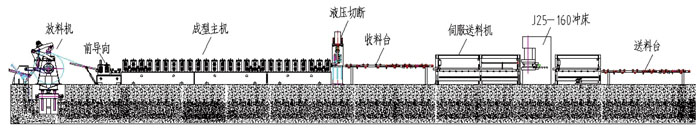

五、流程示意图
