一、设备图片

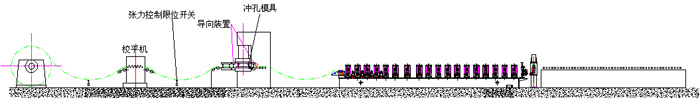

二、设备组成
整条生产线集合了校平、送料/冲孔、成型、切断等多项技术于一体的生产设备。
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。
三、型材照片
四、技术参数：
|
序号 |
项目 |
单位 |
参数 |
备注 |
|
|
1 |
适用 原材 料 |
类型 |
|
低碳钢、镀锌板等 |
|
|
板材强度 |
Map |
≥350 |
|
||
|
板材厚度 |
mm |
1.5~2.5 |
|
||
|
2 |
生产规格 |
mm |
见图 |
|
|
|
3 |
生产速度 |
m/min |
6~8 |
|
|
|
4 |
辊轮材料 |
|
GCr15淬火处理 |
|
|
|
5 |
驱动方式 |
|
齿轮箱 |
|
|
|
6 |
电机总功率 |
kw |
约40 |
|
|
|
7 |
电控系统 |
|
PLC变频控制 |
|
|
|
8 |
外形尺寸（长X宽X高） |
m |
35X4X3.9 |
|
|
